揭秘ZMI 200W 20号移动电源内部设计, 酷态科操刀

发布日期：2025-03-06 11:28    点击次数：144

一天，我正在苦于给手机、平板和笔记本电脑找不同的充电器时，突然想到：要是有一个能兼容各种设备，还能快充的移动电源就好了。

正巧，最近看到ZMI推出了一款新型200W 20号移动电源，由酷态科团队亲自操刀设计，便决定探个究竟。

ZMI 20号移动电源开箱与外观

第一次拿到ZMI 20号移动电源的时候，看到那简洁的包装，我几乎以为这是一款高端电子产品。

正面赫然印着ZMI品牌标识，配合产品外观图样，显得格外大气。

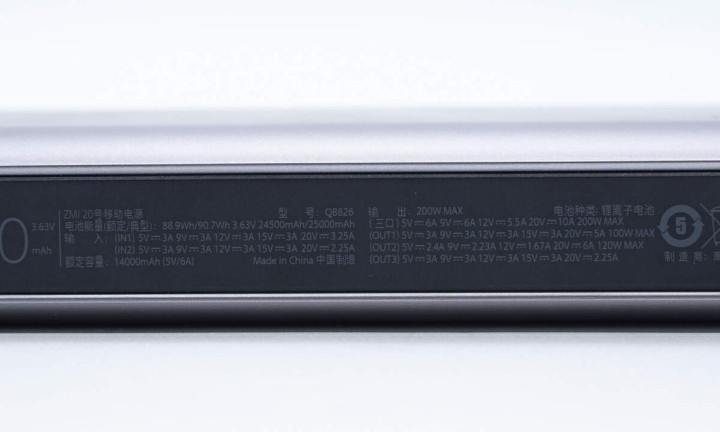

包装背面是详细的产品参数和商家信息，看得出品牌的用心，自然也让我对里面的产品充满了期待。

打开盒子，里面的物品整齐排列：移动电源本体、两条数据线、使用说明书和保修卡一应俱全。

两条数据线分别是USB-C to USB-C和USB-A to USB-C，这样的配置对我这种常常用到不同接口的人来说，真是贴心极了。

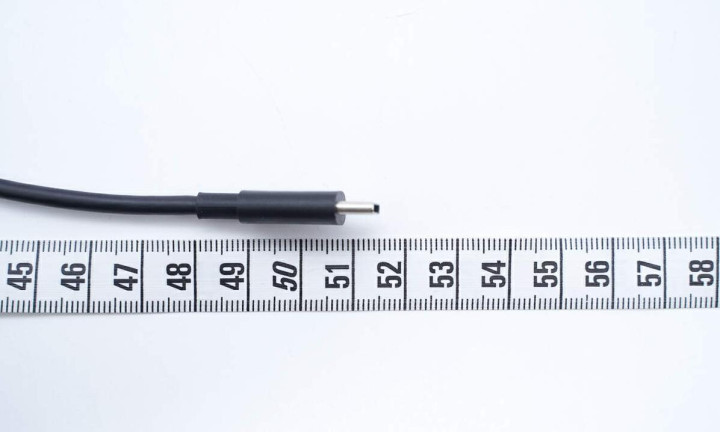

测量一下数据线的长度，约32cm的USB-A to USB-C线和大约51.5cm的USB-C to USB-C线，正适合随身携带。

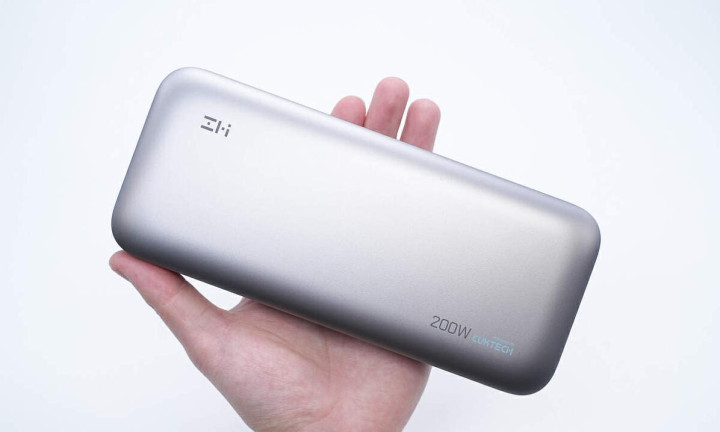

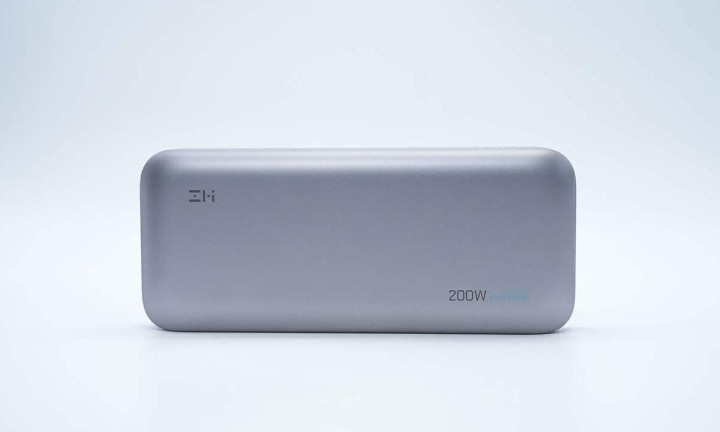

移动电源本身采用了ABS+PC材质塑料外壳，表面磨砂处理，减少了指纹的残留，看上去很有质感。

银灰色的喷涂让整个机身显得特别有金属质感，摸起来也觉得结实耐用。

第一眼就很惊艳。

接口配置和充电能力

聊完了外观，我们再来看看它的接口配置和充电能力吧。

这个移动电源身上共有1个USB-A和2个USB-C接口，满足了多种设备的充电需求。

细看一下每个接口的配置，USB-C1口支持最大100W的双向快充，USB-C2口支持最高45W的快充，而USB-A接口则能够提供最高120W的输出，真正做到多设备同时高速充电。

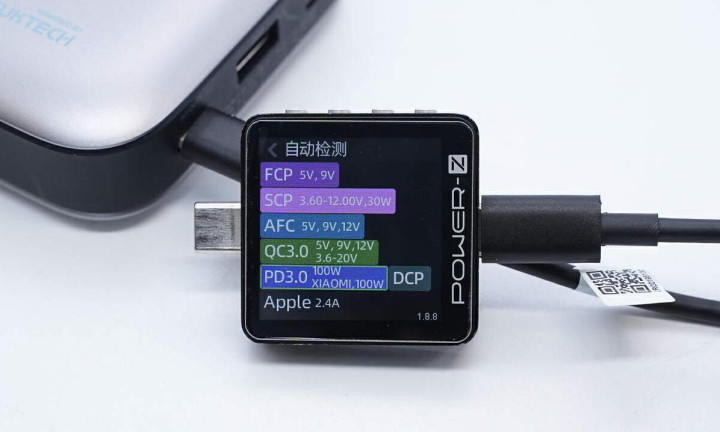

使用一些简单的工具测试了一下USB-C1口和C2口的数据，发现它们支持的充电协议包括PD3.0、QC3.0、FCP、SCP、AFC，以及各种快充协议。

加上小米私有的100W快充协议，让这个移动电源的兼容性非常好，即使是不同品牌的设备也能顺畅使用。

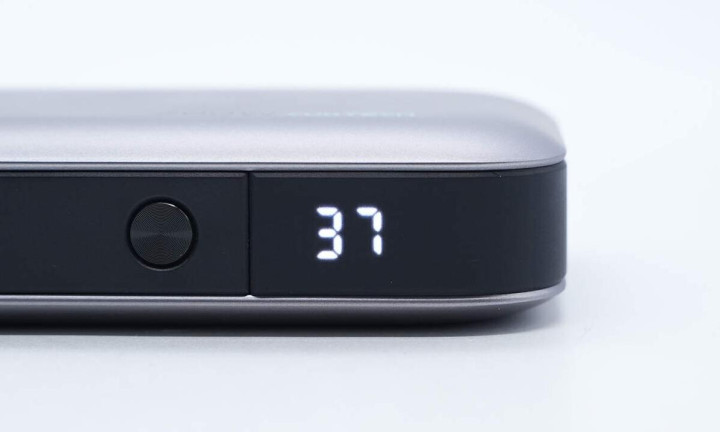

不仅如此，ZMI 20号移动电源还有一个智能设计，那就是机身侧面有一个LED显示屏。

这个小小的设计非常人性化，可以精确显示剩余电量，你不再需要靠猜测去确认什么时候该充电。

详细拆解与内部结构

为了真正看看这款由酷态科团队设计的移动电源到底有什么过人之处，我决定拆开它一探究竟。

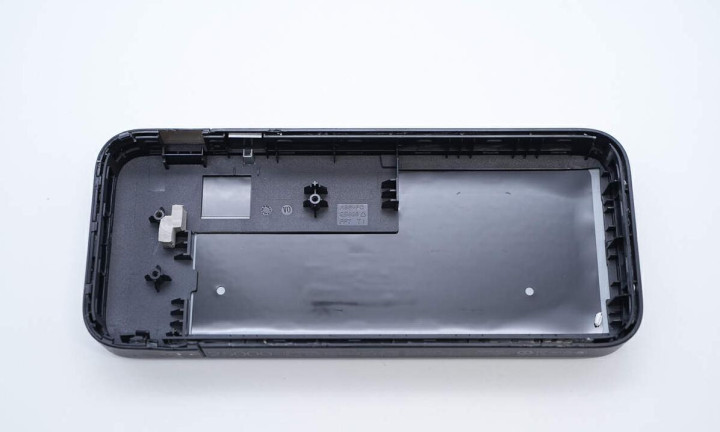

打开机身壳，边缘采用卡扣封装，里面的做工也相当精致。

壳体内侧贴有石墨散热层，对应电路板区域有导热垫，相当考虑散热问题，防止移动电源过热。

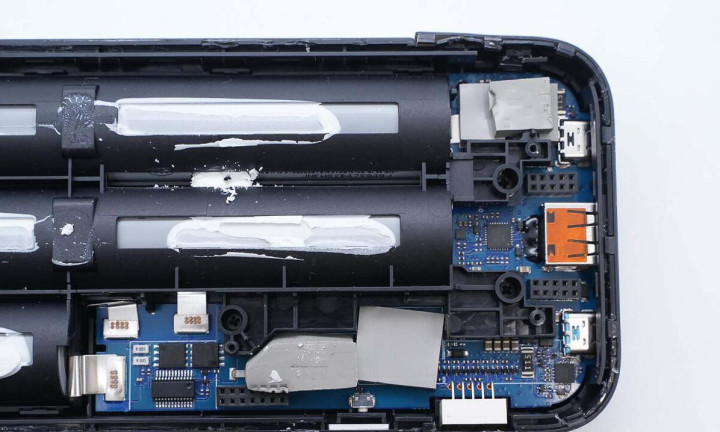

拆开之后，看到内部电芯和电路板的固定相当牢固。

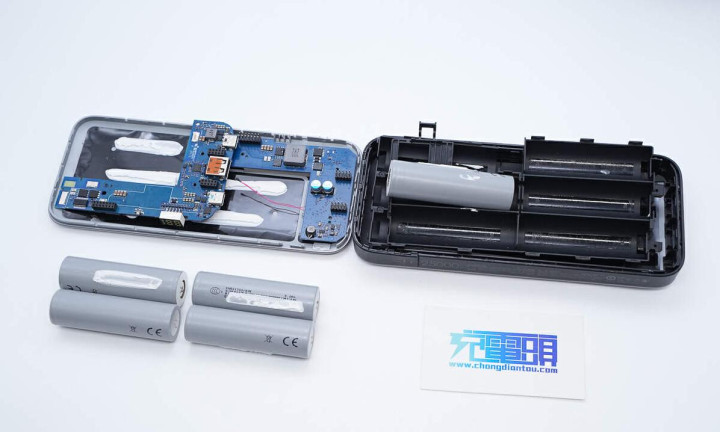

五颗来自亿纬锂能的INR21700电芯串联组成，保证了高电容量和长续航。

每个电芯外面都有半镂空的塑料壳保护，再加上电路板上的赛微CW1274和热敏电阻，对电池进行多重保护，确保使用的安全性。

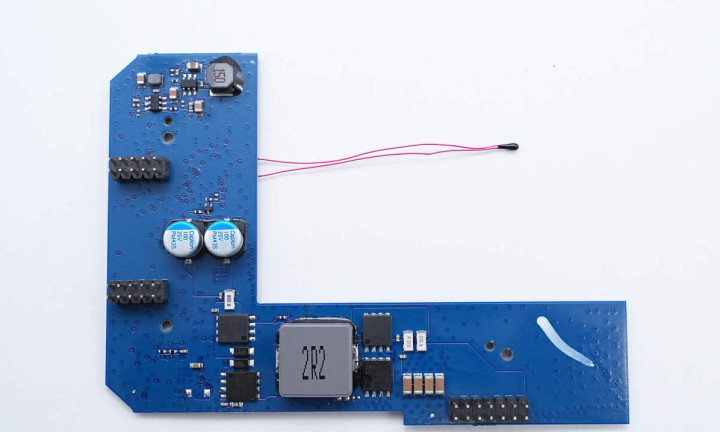

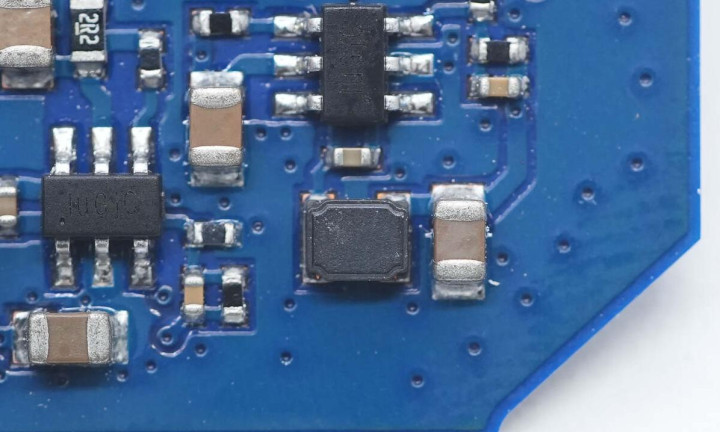

内部的PCBA模块采用双板设计，保证了稳定的电压转换。

两块PCB板之间用塑料架支撑，设计合理且保护得当。

这样分层设计既保证了稳定的电力输出又大大减少了体积，可以说是用心良苦。

核心器件分析与总结

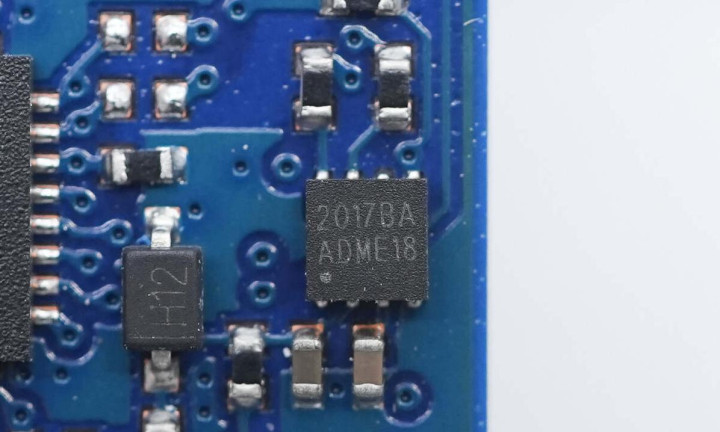

说了这么多，不得不提到几个核心部件。

首先三个USB-C接口都是用的南芯SC8815升降压转换器，尽管名字听起来专业，但实际上就是保证每个接口的充电效果稳定。

通过智能芯片控制，不同的设备也能得到最佳的充电体验。

在电池保护方面，采用的是赛微CW1274，监测电池温度和健康状况，确保使用安全。

特别值得一提的是整个充电过程中温度控制得很稳定，让人用起来安心。

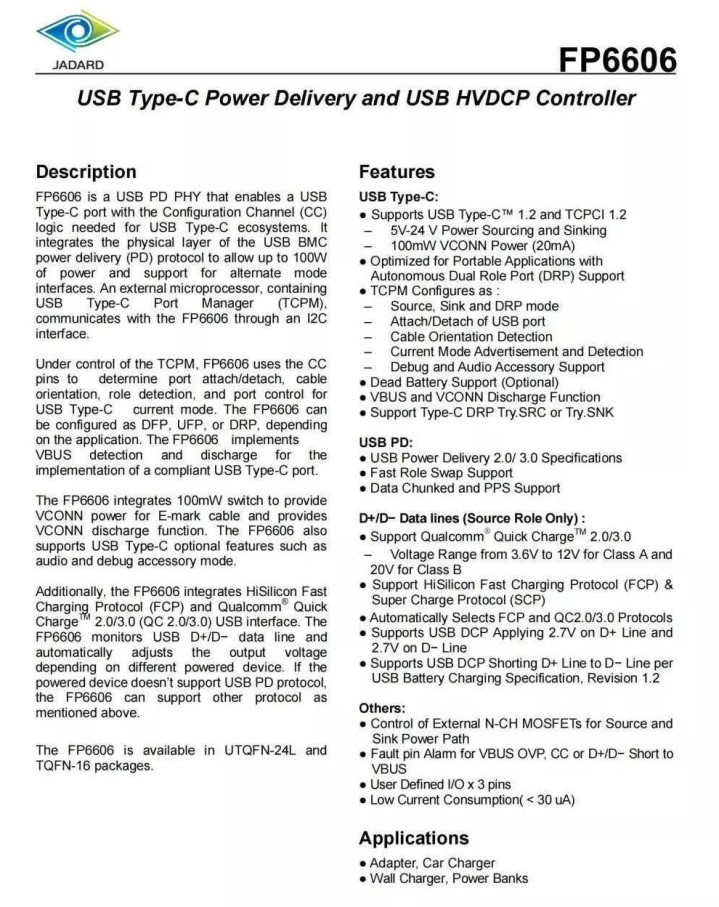

此外，C1和A口的协议芯片均采用了天德钰FP6606，进一步增强了兼容性和充电速度。

而整体的控制则由现代的A94B458单片机来进行，智能化的系统让每一个接口的输出功率都能精准控制，最大限度提高了效率。

通过这次拆解，看到ZMI 20号移动电源的心脏部件基本上都实现了国产化替代，这不仅是一种成本的控制，更是一种信心的体现。

新版本在外观没有改变的情况下，核心部件保持不变，功耗和效能的全面优化，也说明了设计师们的用心。

让我们回到最初那个设想：现代人所需要的，不仅是功能强大的工具，而是那些真正考虑到使用者实际需求的产品。

每一款优秀的产品背后，少不了设计者的智慧和努力。

ZMI 20号移动电源，从内部到外部都充满了这样的思考，用简单、可靠的设计解决了我们日常因充电带来的烦恼。

对我来说，这不是一件冰冷的电子产品，而是一个温暖的助手，解决了不少实际问题。

而对于你们，也是时候考虑一下，让自己的电子生活更加轻松，或许这款ZMI 20号移动电源可以给你带来一些意外的惊喜。
